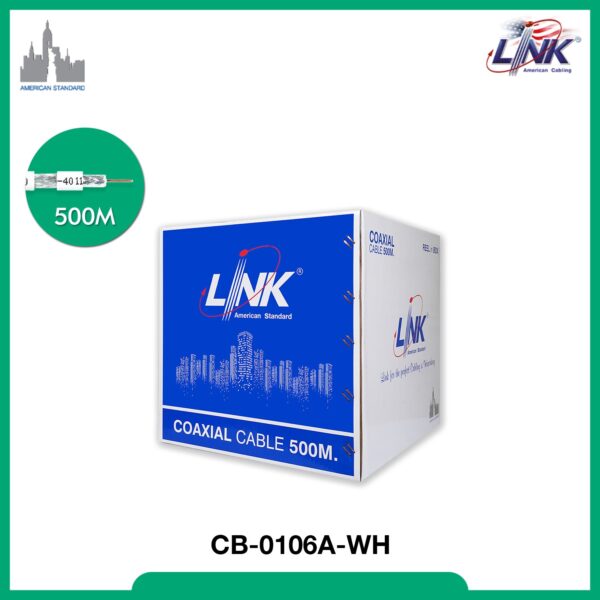

LINK CB-0106A RG6/U COAXIAL CABLE 95% SHIELD ADVANCED 500M.

คุณสมบัติ

  • สายโคแอกเชียลมาตรฐาน RG6/U สำหรับระบบ CCTV และระบบรับส่งสัญญาณภาพ
  • เกรด ADVANCE GRADE พร้อมประสิทธิภาพการป้องกันสัญญาณรบกวนสูงถึง 95% Shield
  • ตัวนำภายในเป็น Copper Covered Steel (CCS) ขนาด 18 AWG / 1.02 มม.
  • ฉนวน Dielectric ผลิตจาก Foamed Polyethylene ขนาดประมาณ 4.57 มม.
  • มีชั้นป้องกันสัญญาณรบกวนแบบ AL/P-Foil ครอบคลุม 100% และเป็นแบบ Bonded
  • ชั้นถักป้องกันสัญญาณรบกวนผลิตจาก Aluminum ขนาด 0.12 มม. จำนวน 144 เส้น
  • มี Shield Coverage สูงถึง 95% ช่วยลดสัญญาณรบกวนจากภายนอก
  • เปลือกสายเป็น Black PVC สำหรับงานติดตั้งภายในอาคาร
  • ค่า Impedance 75 Ohm
  • ค่า Capacitance ประมาณ 52 pF/m
  • Velocity Ratio ประมาณ 82%
  • ความยาว 500 เมตร/ม้วน บรรจุในกล่อง
  • เหมาะสำหรับงาน CCTV, Satellite, MATV, CATV และระบบรับส่งสัญญาณภาพ
  • รองรับการใช้งานในช่วงความถี่สูง เหมาะสำหรับระบบสัญญาณภาพและโทรคมนาคม
  • รัศมีดัดโค้งขั้นต่ำขณะติดตั้ง 10 × Cable OD
  • รัศมีดัดโค้งขั้นต่ำขณะใช้งาน 4 × Cable OD
  • รองรับแรงดึงสูงสุด 470 N
  • อุณหภูมิขณะจัดเก็บและใช้งาน -20°C ถึง 75°C
  • อุณหภูมิขณะติดตั้ง 0°C ถึง 60°C
  • ค่าความทนทานของฉนวน Dielectric Strength 2500 VAC
  • ผ่านการทดสอบเปลือกสาย Jacket Sparker 4000 VAC
  • เหมาะสำหรับงานเดินสายระบบ CCTV Indoor และระบบ Coaxial Cable
  • รับประกันสินค้า 30 ปี
หมวดหมู่: , ,

iFocusShop

LINK CB-0106A

LINK RG6/U Cable, 95% Shield, Black Jacket ADVANCED 500M./Reel in Box สายโคแอกเชียล RG6 เกรด Advanced ชิลด์ 95% ความยาว 500 เมตร

LINK CB-0106A เป็น RG6/U Coaxial Cable เกรด ADVANCED สำหรับใช้งานในระบบ CCTV / CATV / MATV / HDTV / TV Cable / RF Signal Transmission โดยมีโครงสร้างป้องกันสัญญาณรบกวนแบบ 95% Shield และความยาว 500 เมตรต่อม้วน เหมาะสำหรับงานติดตั้งระบบสายสัญญาณภายในอาคารและงานโครงการที่ต้องเดินสายเป็นระยะทางต่อเนื่องจำนวนมาก

LINK CB-0106A ใช้ตัวนำกลางแบบ Copper Covered Steel (CCS) ขนาด 1.02 มม. (18 AWG) พร้อมฉนวน Dielectric แบบ Foamed Polyethylene ขนาดประมาณ 4.57 มม. โครงสร้าง Shield ประกอบด้วย AL/P-Foil แบบ Bonded ครอบคลุม 100% ร่วมกับสายถัก Aluminum จำนวน 144 เส้น ขนาด 0.12 มม. ให้ Shield Coverage รวม 95% ช่วยเพิ่มการป้องกันสัญญาณรบกวนในระบบส่งสัญญาณ

สายรุ่นนี้หุ้มด้วย Black PVC และมีเส้นผ่านศูนย์กลางสายประมาณ 6.86 มม. เหมาะสำหรับการเดินสายระบบ CCTV และระบบ RF ภายในอาคาร โดยตัวสายมีค่า Characteristic Impedance ที่ 75 Ohm ซึ่งเป็นค่าที่เหมาะกับระบบ Coaxial สำหรับสัญญาณภาพและ RF

ด้วยโครงสร้าง Shield 95% ทำให้ LINK CB-0106A เหมาะสำหรับงานที่ต้องการลดผลกระทบจาก EMI/RFI และสัญญาณรบกวนในระบบสาย เช่น ระบบกล้องวงจรปิด Analog, ระบบโทรทัศน์, ระบบ MATV/CATV และการรับส่งสัญญาณ RF โดย Datasheet ระบุค่า Screening Factor ที่ VHF 80 dB และ UHF 75 dB

รุ่นนี้รองรับช่วงความถี่การใช้งานสูงถึง 3,000 MHz ตามข้อมูลทางไฟฟ้าที่ระบุใน Datasheet และมีค่า Return Loss มากกว่า 25 dB ในช่วง 5–470 MHz, มากกว่า 23 dB ในช่วง 470–1,000 MHz และมากกว่า 20 dB ในช่วง 1,000–2,000 MHz จึงเหมาะสำหรับระบบสัญญาณความถี่สูงที่ต้องการคุณภาพของสายที่เหมาะสม

LINK CB-0106A เป็นสายสำหรับใช้งานภายในอาคาร โดยมีความยาว 500 เมตรต่อ Reel และบรรจุในกล่อง เหมาะสำหรับผู้รับเหมาระบบ CCTV ช่างติดตั้งระบบสื่อสาร และงานโครงการที่ต้องการสาย Coaxial จำนวนมากต่อเนื่องจากม้วนเดียว

คุณสมบัติ รายละเอียด
แบรนด์ LINK
รุ่น CB-0106A
ประเภทสินค้า RG6 Indoor Coaxial Cable
ประเภทสาย RG6/U Coaxial Cable
เกรด ADVANCED
การใช้งาน CCTV / CATV / MATV / HDTV / TV Cable / RF Signal Transmission
ตัวนำกลาง Copper Covered Steel (CCS)
ขนาดตัวนำ 1.02 มม. / 18 AWG
Dielectric Foamed Polyethylene
ขนาด Dielectric 4.57 มม.
Shield Tape AL/P-Foil (Bonded)
Foil Coverage 100%
Braid Wire Aluminum
Braid Wire 144 เส้น × 0.12 มม.
Shield Coverage 95%
วัสดุหุ้มสาย PVC
สีสาย Black / สีดำ
เส้นผ่านศูนย์กลางสาย 6.86 ± 0.15 มม.
Impedance 75 Ohm
Capacitance 52 pF/m
Velocity Ratio > 82%
Screening Factor VHF 80 dB / UHF 75 dB
ความถี่ใช้งาน รองรับสูงถึง 3,000 MHz
ความยาว 500 เมตร / Reel
บรรจุภัณฑ์ Reel in Box
ประเภทการติดตั้ง Indoor
Messenger Wire N/A
Minimum Bending Radius 10 × Cable Diameter ขณะติดตั้ง / 4 × Cable Diameter ขณะใช้งาน
Maximum Pulling Tension 470 N
อุณหภูมิ Storage/Operation -20°C ถึง 75°C
อุณหภูมิติดตั้ง 0°C ถึง 60°C
มาตรฐาน MIL-C-17F / MIL-C-17G / ANSI/TIA-568-C.4
หน่วยสินค้า BOX

จุดเด่นของ LINK CB-0106A

  • เป็นสาย RG6/U Coaxial Cable
  • เป็นสายเกรด ADVANCED
  • มี Shield Coverage สูงถึง 95%
  • ช่วยลดผลกระทบจากสัญญาณรบกวน EMI/RFI
  • ใช้ตัวนำกลางแบบ Copper Covered Steel (CCS)
  • ตัวนำขนาด 1.02 มม. / 18 AWG
  • ใช้ฉนวน Dielectric แบบ Foamed Polyethylene
  • มีชั้น AL/P-Foil แบบ Bonded
  • Foil มี Coverage 100%
  • มี Aluminum Braid จำนวน 144 เส้น
  • มี Shield Coverage รวม 95%
  • เป็นสาย Coaxial ค่า Impedance 75 Ohm
  • รองรับงานส่งสัญญาณภาพและ RF
  • รองรับการใช้งานในช่วงความถี่สูง
  • รองรับความถี่สูงถึงประมาณ 3,000 MHz
  • รองรับ Screening Factor ที่ VHF 80 dB
  • รองรับ Screening Factor ที่ UHF 75 dB
  • หุ้มภายนอกด้วย PVC สีดำ
  • มีเส้นผ่านศูนย์กลางสายประมาณ 6.86 มม.
  • ความยาว 500 เมตรต่อม้วน
  • บรรจุแบบ Reel in Box
  • เหมาะสำหรับงาน CCTV
  • เหมาะสำหรับระบบ CATV
  • เหมาะสำหรับระบบ MATV
  • เหมาะสำหรับระบบ HDTV
  • เหมาะสำหรับระบบ TV Cable
  • เหมาะสำหรับงาน RF Signal Transmission
  • เหมาะสำหรับกล้องวงจรปิดระบบ Analog ที่ใช้สาย Coaxial
  • เหมาะสำหรับการเชื่อมต่อกล้อง CCTV กับ DVR
  • เหมาะสำหรับงานติดตั้งระบบโทรทัศน์และระบบสัญญาณ RF
  • เหมาะสำหรับการเดินสายภายในอาคาร
  • เหมาะสำหรับบ้านพักอาศัย อาคารสำนักงาน และอาคารพาณิชย์
  • เหมาะสำหรับโรงงาน โรงแรม และสถานประกอบการ
  • เหมาะสำหรับผู้รับเหมางาน CCTV และระบบสื่อสาร
  • เหมาะสำหรับงานติดตั้งระบบใหม่และงานขยายระบบเดิม
  • เหมาะสำหรับงานโครงการที่ต้องเดินสายจำนวนมาก
  • ผ่านมาตรฐาน MIL-C-17F / MIL-C-17G / ANSI/TIA-568-C.4
  • เป็นผลิตภัณฑ์แบรนด์ LINK จาก INTERLINK
